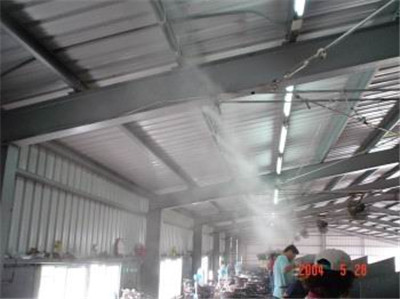

【厂房喷雾降温工程】
　　此工程经测试：安装完喷雾降温系统后比起没安装之前降温幅度在5-8度左右
　　现场概况：
　　根据甲方提供的场地资料，需要做喷雾降温的区域规格为：长度157.5米，短的宽度为60米，长的宽度为100米，具体数据参考CAD图纸。
　　设计原则：
　　① 采用成熟、安全、可靠的工艺和先进的设备，确保整套系统运行稳定、可靠；
　　② 优化设备组合和管道安装，以节约后期的运行成本；
　　③ 整个工艺设施布局合理，流程简单，占地面积小；
　　④ 操作管理方便，尽量控制工程成本，达到以最少的投资实现最大的环境效益。
　　⑤安装完喷雾系统后可快速降温3-8度，上了四十多度最大可降温12度.
　　设计范围：
　　①处理工艺的设计；
　　②处理系统主体设备的设计；
　　③相关连接管道、阀门的设计；
　　④控制系统的选型与设计；
　　⑤管路系统部署的设计。
　　1．工程安装设计（见CAD）
　　① 连接380V的电；自来水接过滤器，过滤后的水流到主机，由主机加压输送至管道，由细小喷头喷出。
　　② 在整个车间布置9条长度为157.5米的管和6条长度为52.5米的管，每条管拉钢丝固定，高度在3.5m-4m处，钢丝中间用脚铁架支持。共需要管道2000米高压PE管（含损耗）
　　③ 喷头安装在管道上面，方向为一左一右斜向下45度喷雾。
　　长度为157.5米的管，每条管道安装147个喷嘴，大概每间隔1米安装一个（喷头座有长度），共计1323个。
　　长度为52.5米的管，每条安装49个，每间隔大概1米一个，共计294个。
　　2．机型及配件的的选择
　　① 主机的选择：型号DJQ-P30W18
　　DJQ-P30W18型号主机参数：
　　电源：AC380V50HZ          功率:3000W
　　有效使用面积：≤3500㎡     噪音：60dB
　　重量：60KG               压力：0-160KG
　　工作模式：时间/温度/湿度   流量：18L/min
　　本机尺寸：W650mmXH950mmXD750mm
　　可带喷头数量：350个
　　② 喷头的选择：陶瓷M1-1510
　　③ 喷头座及管件接头的选择：高压抗氧化铜接头
　　④ 管材的选择：高压PE管；
　　3．运行成本分析：
　　1）耗电：一台主机的功率为3KW，共4台，开一个小时不间断的情况下耗电是12度，但我们设备采用的是间隔型喷雾，一般设置喷20秒停40秒，所以一个小时开启的话主机只工作：60x20/60=20分钟，也就是说开启一个小时实际只需要12x20/60=4度电。
　　2）耗水：一个雾化喷头一个小时耗水量是2.9L，共：1323+294=1617个，一个小时不间断开启的话需要耗水量为：1617x2.9L=4689.3L，但我们采用的是间隔性喷雾，一般设置喷20秒停40秒，所以一个小时的耗水量为：4689.3x1/3=1563L
　　采用间隔性喷雾的原因：可使水雾充分吸热蒸发，避免给室内产品造成影响。
