室内外人造雾喷雾系统专用喷头介绍

室内外人造雾系统工作原理

雾化喷枪由两层套管组成，外管为不锈钢水管，外管头部装有雾化喷头，喷头顶部为半球形，顶部中心开有孔，该孔为雾化水喷出通道。内管为不锈钢气管，不锈钢气管头部装有气路喷嘴，气路喷嘴外径和水路管道内径相同，气路喷嘴中心开孔，开孔尺寸根据喷水量来定，在气路喷嘴外部开有四条凹槽，四条凹槽提供高压水通道，在气路喷嘴顶部平面开有十字交叉凹槽与气路喷嘴外部四条凹槽相对应连同，顶部中心为气路开孔，这样高压水可以由气路喷嘴外部凹槽到达顶部凹槽，气路喷嘴中心孔喷出的高压空气将高压水喷到雾化喷头中心孔中，高压气水混合后喷出雾化喷头并迅速扩张形成雾化水。雾化喷枪尾部的气路管道连接外部高压空气，水路管道连接外部高压水，气路管道和水路管道由固定螺丝在尾部固定。

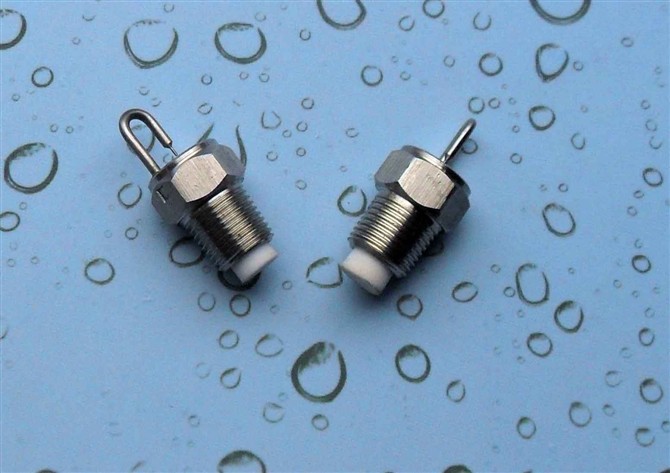

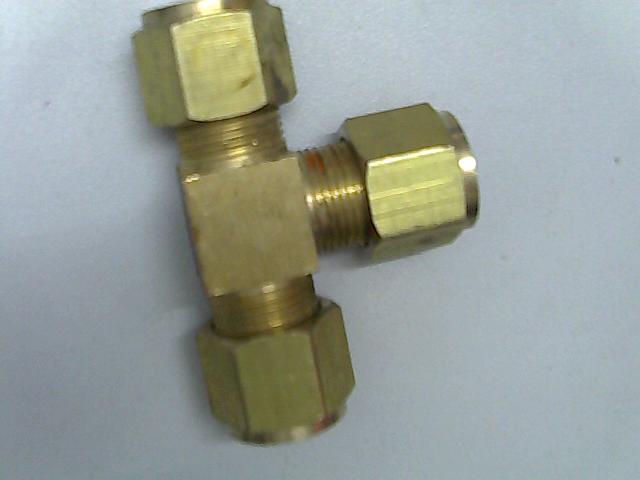

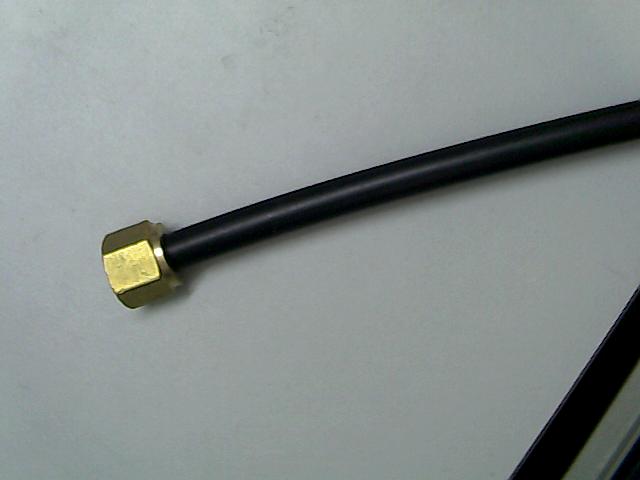

专用喷头介绍

(1) 压力式
将压力转化为流体动能以形成高速运动的液柱射流或液膜射流，与周围低速的气体介质相遇，液柱或液膜在破碎力与反破碎力的作用下破碎，zui后完成雾化。
主要包括直流喷头、单式离心喷头等。
?直流喷头
直流喷头在压差作用下，喷淋液经喷嘴喷出，在流体动力和表面张力的作用下雾化。直流喷头的喷嘴口径一般为2～4mm，直径过小易堵塞，过大雾化效果太差。其喷射锥角一般在5°～15°之间。液滴主要分布在喷嘴轴线附近很窄的范围内。
?单式离心喷头
离心式喷头典型的有两种。一种是具有切向进口的离心式喷头，液体经过喷头壳体上的切向孔进入离心室，然后由孔口喷出。一种是具有涡旋器的离心喷头，液体进入螺旋槽，一边旋转一边向下作螺旋线运动，离开喷嘴后，液体微团不再受到内壁的约束，因而沿着轴线和切向运动，形成一个锥形薄膜，即所谓喷射锥。喷射锥角一般为60°～120°。
(2) 气动式
气动式又称介质式，利用空气或蒸汽作雾化介质，将喷出的液体雾化。一般是双流体喷雾型，有高压和低压两种类型。工作原理是借助于流动气体的动能将液柱或液膜吹散，破碎成液滴。

(3) 旋转式
旋转式又称转杯式，将液体注入一个高速旋转的杯或圆板表面上，借助于转杯高速旋转产生的离心力作用将液体均匀地甩出去，液膜破碎，完成雾化过程。它zui主要的优点就是价格低廉而且结构简单。



(4) 对冲式
利用两股高速液体射流互相冲击，或一股高速射流与金属板冲击进行雾化。

(5) 振动式
借助于声波、超声波等作用，使液体振动而失稳，进行分裂雾化、破碎成小液滴的喷嘴型式统称为振动雾化喷嘴。有低频机械振动雾化喷嘴、超声振动雾化喷嘴等。由于装置比较复杂，所以一般只在实验室和地面工业中使用。

(6) 气泡雾化式
气泡雾化喷头采用的方法是在喷头的出口前设置一气流管道，管的头部有一定数量的小孔。气体在很低的压力下以很低的速度进入液体场，气液压差仅使液体不回流入气管，液体流经喷口时被气泡挤压成薄膜或小碎片，小气泡从喷口出来后爆裂，这种爆裂相当于给液膜增加了扰动，促使液膜破碎成更小的液滴。


(7) 静电雾化式
将液体加以高压静电，使液滴处于电场中带有电荷，电荷之间的斥力使得液膜表面积扩大，而液体的表面张力又趋于使表面积缩小，当电荷间斥力大于表面张力时，液膜破碎成小液滴。静电雾化喷头雾化效果非常好，但是流量特别小，只适合于喷涂、印刷。
水雾喷头的有效射程一般取决于两个方面：
(1) 雾滴的初速度。初速度越大，有效射程就大。

(2) 水雾雾滴直径的大小。雾滴直径的大小直接关系到雾滴的穿透能力的大小。雾滴直径大穿透能力强，相对有效射程也就大些。
从这两个决定因素看，离心式水雾喷头的有效射程大于撞击式水雾喷头。在实际应用中，水雾喷头保护距离的确定，不单看有效射程，与其喷雾角也有一定的。考虑到灭火效果和经济性，喷雾角小的，保护距离可取大一些；反之，取小一些。
