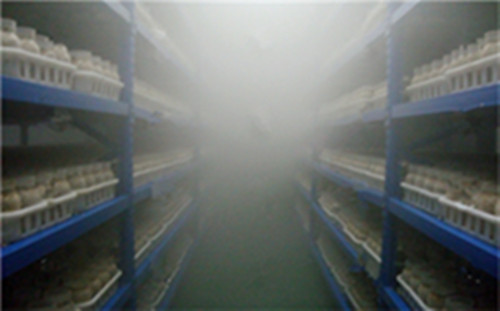

1、现场概况
根据要求，需要做喷雾的区域为一排，一排共有18间，每一排有两层，每层9间，一层每间宽度为6米，深度为16米。二层每间宽度为6米，深度为14米；用1台机组，18间单独采用湿度控制。采用高压PE胶管安装。
设计原则：
① 采用成熟、安全、可靠的工艺和先进的设备，确保整套系统运行稳定、可靠；
② 优化设备组合和管道安装，以节约后期的运行成本；
③ 整个工艺设施布局合理，流程简单，占地面积小；
④ 操作管理方便，尽量控制工程成本，达到以最少的投资实现最大的环境效益。
设计范围：
①处理工艺的设计；
②处理系统主体设备的设计；
③相关连接管道、阀门的设计；
④控制系统的选型与设计；
⑤管路系统部署的设计。
2．工程安装设计
① 主机放置在水电安装便捷的位置，电用380V，水用6分PVC水管。
② 每层各拉一条水管，共拉二条，一台主机控制一排。
③ 管道采用高压PE管；
④ 喷头安装在管道上面，每间隔一米安装一个，方向为斜45°向下，一间房需要安装16个，18间，共需要安装288个。
⑤每间单独安装湿度控制器达到智能化控制。
3．机型及配件的的选择
① 主机的选择：型号DJQ-P22W18（进口配置）
DJQ-P22W18型号主机参数：
电源：AC380V50HZ 功率:2200W
噪音：40dB
重量：120KG 压力：0-260KG
工作模式：时间/温度/湿度 流量：18L/min
本机尺寸：W850mmXH700mmXD1200mm
可带喷头数量：≤300个
|
